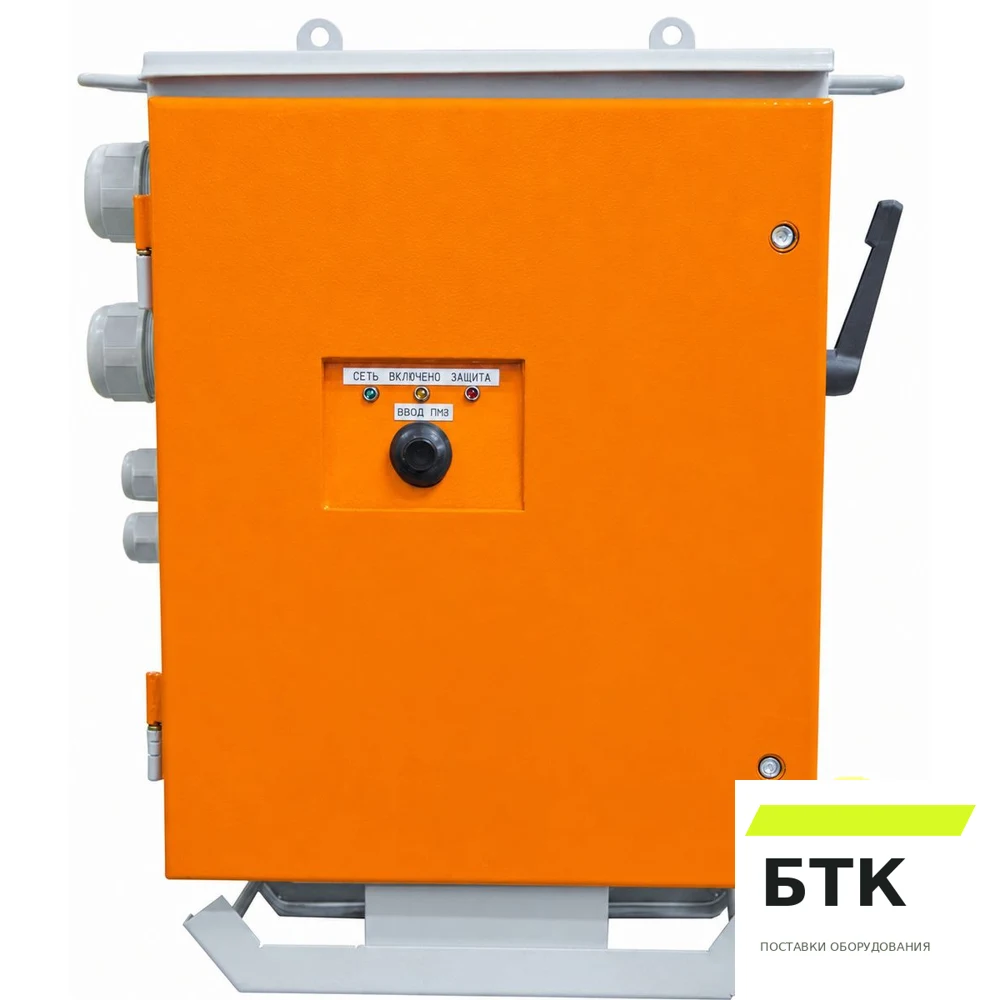

Выключатель автоматический рудничный ВРН 125У

Описание оборудования

Выключатели защищают электроустановки от короткого замыкания и выполняют нечастые оперативные коммутации в нормальном режиме. Они работают в трёхфазных сетях переменного тока с изолированной нейтралью на горнорудных предприятиях, в шахтах и рудниках, не опасных по взрыву газа или рудной пыли.

Техническая характеристика

ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ВЫКЛЮЧАТЕЛЯ

Выключатели могут эксплуатироваться в условиях, где требуются исполнения:

• Климатическое по ГОСТ 15150-69 — У3; 5
• Исполнение — РН2
• По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IP54

При этом допускается:

• температура окружающей среды от минус 10° С до плюс 40° С;
• высота над уровнем моря до 1000 м;
• относительная влажность воздуха до (98±2) % при температуре 25±2°С;
• окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
• содержание рудной пыли в окружающей атмосфере не более 100 мг/м³;
• вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
• рабочее положение выключателя —вертикальное.
  Способ установки — салазками на горизонтальную поверхность или крепление на вертикальной стене; допускается наклон выключателя от нормального рабочего положения до 10° в любую сторону;
• колебание напряжения в электрической сети от 0,85 до 1,1 номинального.
