Выключатель автоматический рудничный ВР-125ДО
ВР-125ДО защищает электроустановки от короткого замыкания и выполняет нечастые оперативные включения и отключения при нормальной работе сети. Рудничный автоматический выключатель рассчитан на трёхфазный переменный ток с изолированной нейтралью. Его применяют на горнорудных предприятиях, в шахтах и рудниках, не опасных по взрыву газа и рудной пыли.
Обсудить оборудование →Описание и характеристики ↓Описание оборудования
ВР-125ДО защищает электроустановки от короткого замыкания и выполняет нечастые оперативные включения и отключения при нормальной работе сети. Рудничный автоматический выключатель рассчитан на трёхфазный переменный ток с изолированной нейтралью. Его применяют на горнорудных предприятиях, в шахтах и рудниках, не опасных по взрыву газа и рудной пыли.
Микроконтроллерный блок обрабатывает измеренные сигналы и реализует алгоритмы защиты. По результатам расчётов он переключает реле и выводит индикацию состояния.

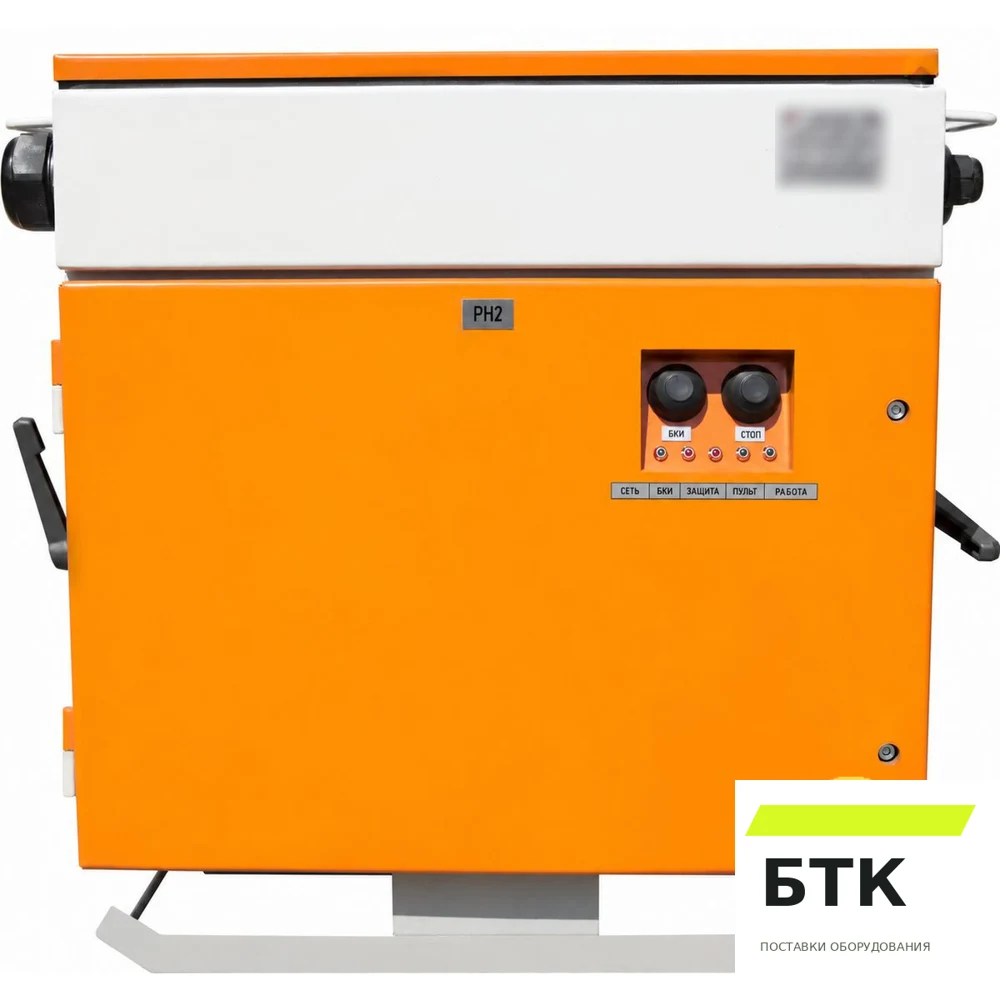

Выключатель оснащён выключателем-разъединителем и блокировкой двери, препятствующей открыванию во включённом состоянии.

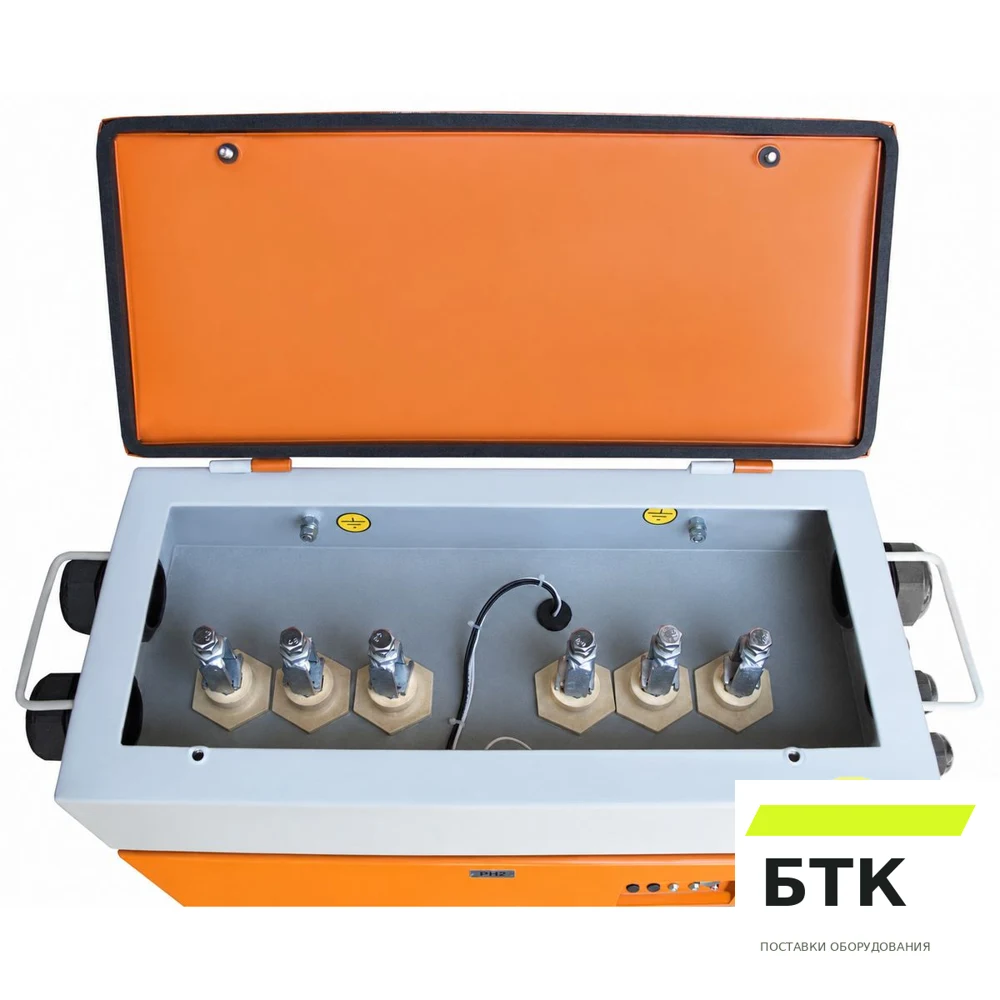

Автоматика и кабельные подключения размещены в отдельных отсеках корпуса. В кабельном отделении выполняют ввод и вывод силовых и контрольных кабелей; разделение отсеков облегчает доступ при монтаже и обслуживании.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЯ ВР-125ДО:
| Исполнение | РН-2 |
| Номинальный ток, А Ir | 125-40 |
| Значения уставок – 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; равны кратности тока короткого замыкания Ii к току уставки защиты от перегрузки Ir. Отключение производится без выдержки времени. | |
| Номинальное напряжение сети, В | 380/660 |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IP54 |
| Масса, кг, не более | 56 |
| Технические условия | 3427-001-10417630-2013 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- температура окружающей среды от минус 10° С до плюс 40° С;
- высота над уровнем моря до 1000 м;
- относительная влажность воздуха до (98±2) % при температуре 25±2°С;
- окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
- содержание рудной пыли в окружающей атмосфере не более 100 мг/м3;
- вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
- рабочее положение пускателей — вертикальное. Способ установки — салазками на горизонтальной плоскости или крепление на вертикальной стене; допускается наклон пускателей от нормального рабочего положения до 10° в любую сторону;
- степень защиты IP55 по ГОСТ 14254;
- колебание напряжения в электрической сети от 0,85 до 1,1 номинального.
ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ВЫКЛЮЧАТЕЛЯ
- Выключатели могут эксплуатироваться в условиях, где требуются исполнения:
- Климатическое по ГОСТ 15150-69 — У3; 5
- Исполнение — РН2
- По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IP54
- При этом допускается:
- температура окружающей среды от минус 10° С до плюс 40° С;
- высота над уровнем моря до 1000 м;
- относительная влажность воздуха до (98±2) % при температуре 25±2°С;
- окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
- содержание рудной пыли в окружающей атмосфере не более 100 мг/м³;
- вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
- рабочее положение выключателя —вертикальное. Способ установки — салазками на горизонтальную поверхность или крепление на вертикальной стене;
- допускается наклон выключателя от нормального рабочего положения до 10° в любую сторону;
- колебание напряжения в электрической сети от 0,85 до 1,1 номинального.
