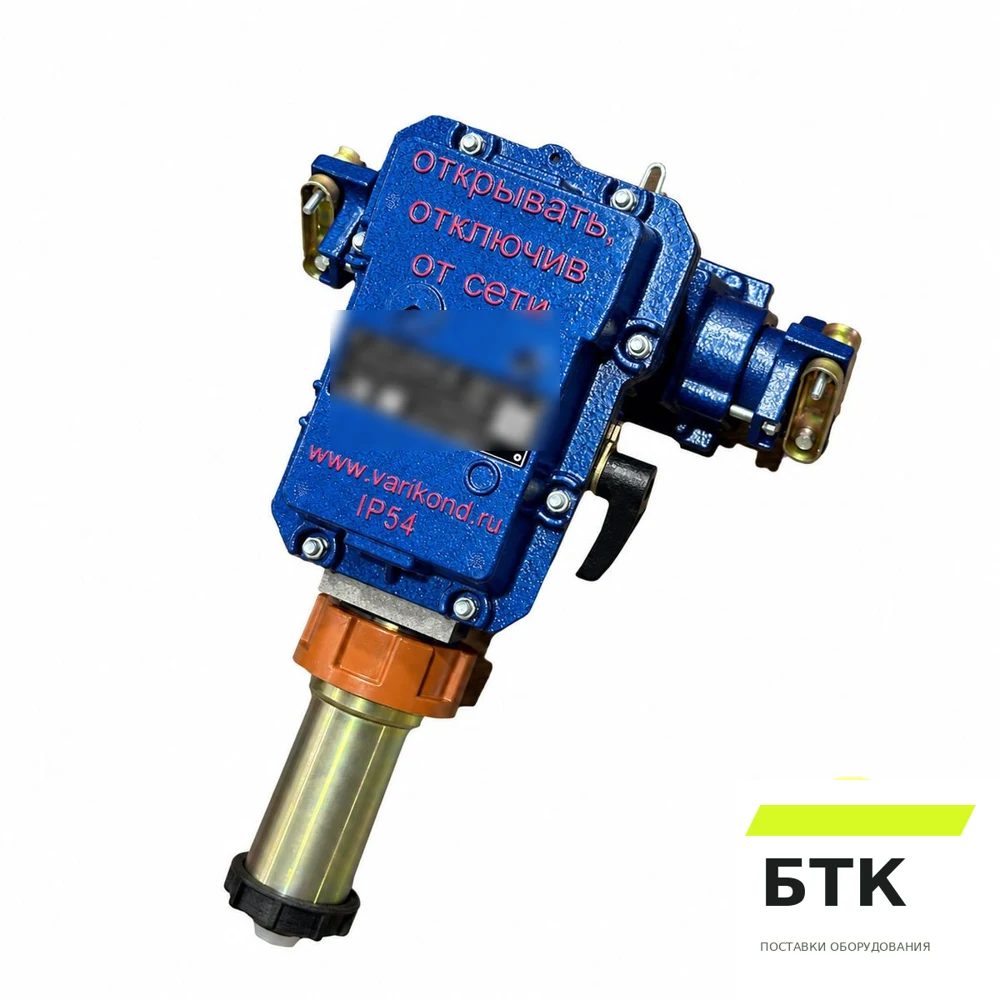

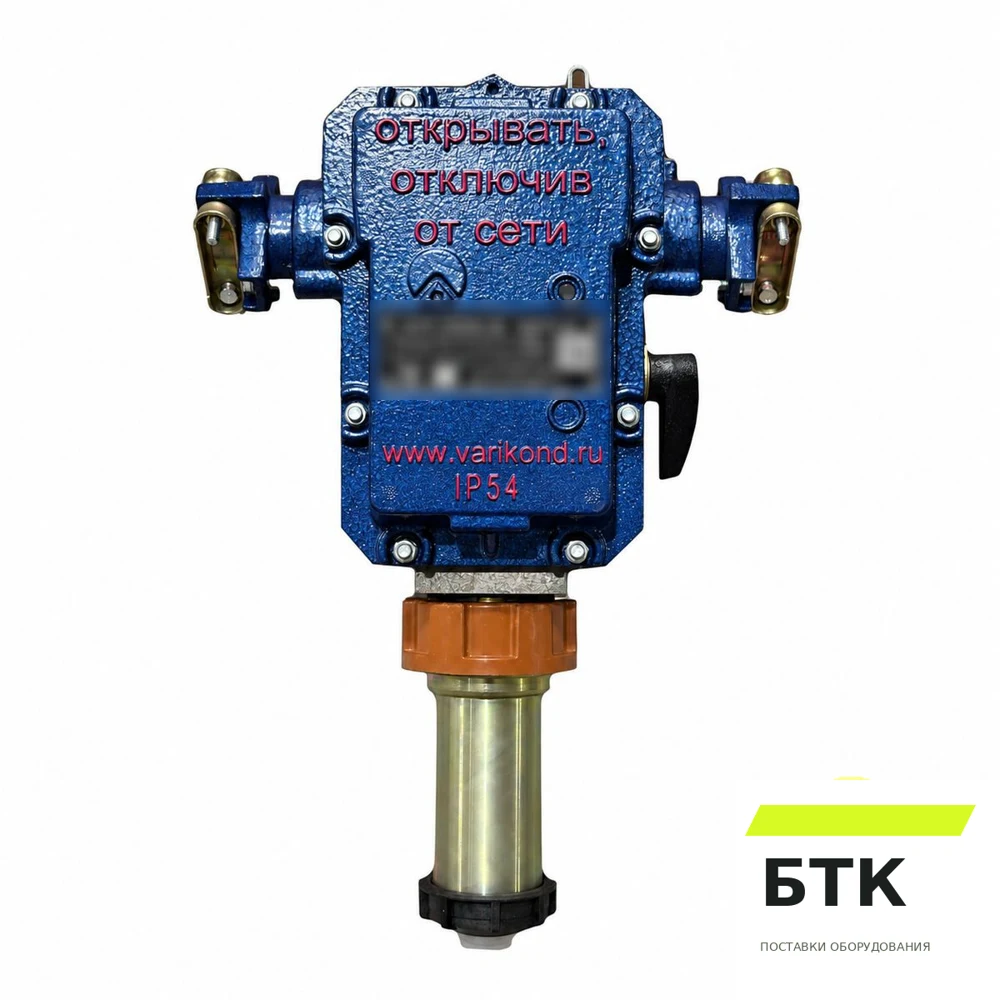

Выключатель автоматический шахтный ВАШ 10А
ВАШ включает и отключает устройства автоматики, сигнализации и освещения в угольных и сланцевых шахтах. Автоматический шахтный выключатель защищает эти цепи от короткого замыкания.
Обсудить оборудование →Описание и характеристики ↓Описание оборудования
ВАШ включает и отключает устройства автоматики, сигнализации и освещения в угольных и сланцевых шахтах. Автоматический шахтный выключатель защищает эти цепи от короткого замыкания.
Техническая характеристика
| Исполнение | РВ Ex d I Mb |
| Номинальное напряжение, переменное, 3-х фазное частоты (50 ± 1) Гц, В | до 660+66 |
| Номинальный ток, А | 10 |
| Масса, кг, не более | 15 |
| Габариты, мм | 280х400х500 |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IР54 |
| Технические условия | ТУ 3148-013-10417451-2014 |
Общие технические характеристики
| Основные параметры и размеры | Норма |
| Ток уставки максимальной токовой защиты, А (погрешность срабатывания на каждой уставке — от минус 10% до + 20%) | 30 |
| Коммутационная способность при коэффициенте мощности испытательной цепи (0,3 ± 0,05), кА, не менее: | |
|
5,0 |
|
2,5 |
| Рабочее положение в пространстве | вертикальное, штепселем вниз |
| Усилие включения-отключения, Н, не более | 100 |
| Подсоединяемый кабель — гибкий или бронированный четырехжильный | |
|
18-29/ 6-10 |
|
18-29/ 4-6 |
| Средняя наработка на отказ, ч, не менее | 5000 (5000 циклов) |
| Среднее время восстановления работоспособного состояния, мин, не более | 40 |
| Средний срок службы, год, не менее | 5 |
В каждой фазе трёхфазного выключателя предусмотрена максимальная токовая защита со световой сигнализацией срабатывания. Для подключения имеются два универсальных ввода и штепсельный ввод под гибкий четырёхжильный кабель. Блокировка разрешает соединять и разъединять штепсель только при отключённом выключателе. Корпус снабжён устройством для подвески в горной выработке.
Горнотехнические условия применения выключателя
Применение на поверхности и в шахтах допускается при соответствии исполнения РВ Ex d I Mb условиям объекта. В исходной документации приведены нормативные ссылки: РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03.
Выключатель может эксплуатироваться в условиях, где требуются исполнения:
- климатическое по ГОСТ 15150-69 — УХЛ 5 или Т 5
- по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 — РВ Ex d I Mb
- по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IР54
- При этом допускается:
— температура окружающего воздуха от минус 10 до плюс 35 °С
— относительная влажность при 35 °С до 100%
— запылённость до 1600 мг/м2
— атмосферное давление — от 84 до 106,7 кПа (от 630 до 800 мм рт. ст);
— колебание напряжения питающей сети от плюс 10 до минус 15% от номинального;
— вибрация с максимальным ускорением 5м·с2 в диапазоне частот от 1 до 35 Гц.
— допускаемое отклонение выключателя от его рабочего положения в любую сторону — до 15º.
