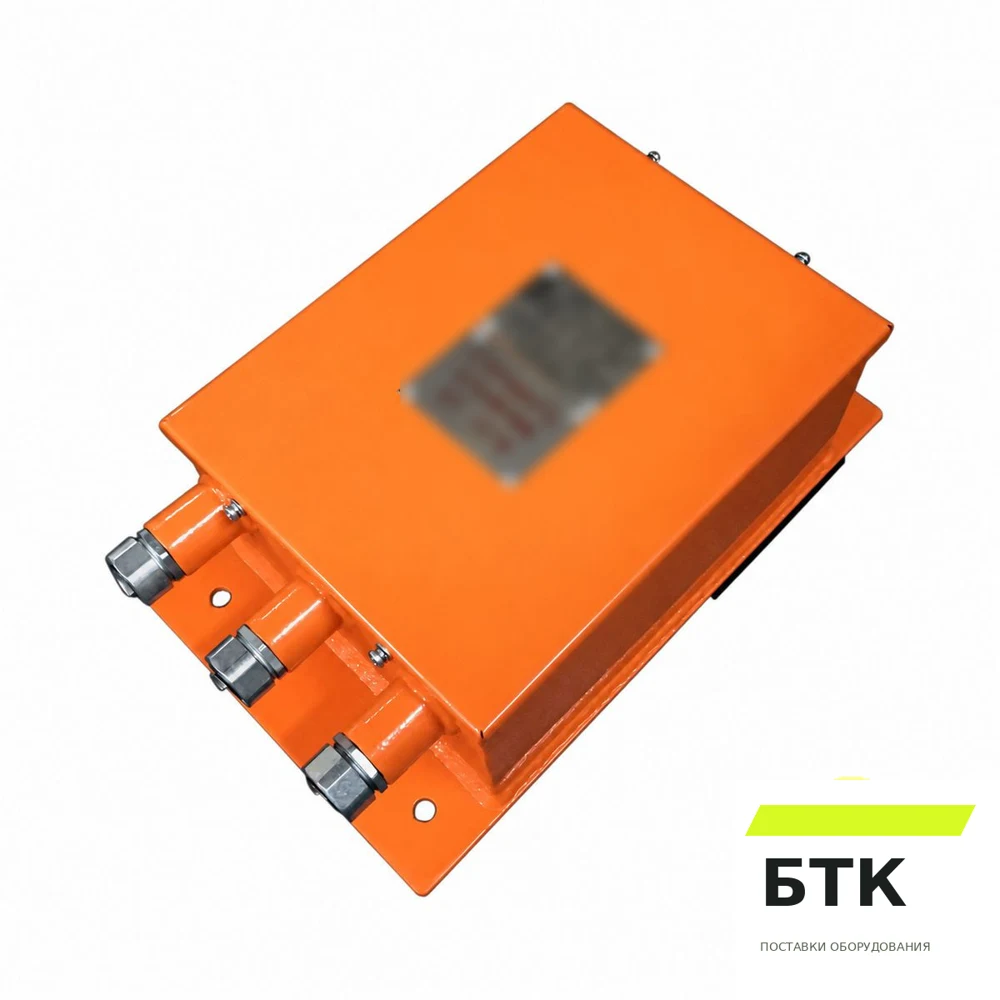

Стабилизатор напряжения ИП-5

Описание оборудования

ИП-5 предназначен для электропитания цепей освещения и вспомогательного оборудования рудничных контактных электровозов и преобразует постоянное напряжение 250 В 75 в стабилизированное постоянное напряжение 24 В с током нагрузки до 10 А. Выход ИП-5 защищен от короткого замыкания со стороны нагрузки.

КПД при номинальных значениях входного напряжения и тока нагрузки ИП-5 на менее 80%.

Изоляцию ИП-5 проверяют между входом и корпусом, а также между входом и выходом. Пробой и поверхностное перекрытие не допускаются при испытательном постоянном напряжении 2100 В в нормальных условиях и 1500 В при повышенной влажности. При эксплуатации необходимо обеспечить свободную конвекцию воздуха.

Техническая характеристика

Средняя наработка на отказ не менее 1000 ч при температуре 25° С. Средний срок службы с учетом проведения восстановительных работ не менее 10 лет.

Условия эксплуатации преобразователя:

• температура окружающей среды от минус 20° С до плюс 60° С;
• относительная влажность воздуха до (98±2) % при температуре 25±2°С;
• окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
• содержание рудной пыли в окружающей атмосфере не более 100 мг/м3;
• вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
• рабочее положение — вертикальное. Допускается наклон преобразователя от нормального рабочего положения до 10° в любую сторону;
• степень защиты IP55 по ГОСТ 14254-2015;
