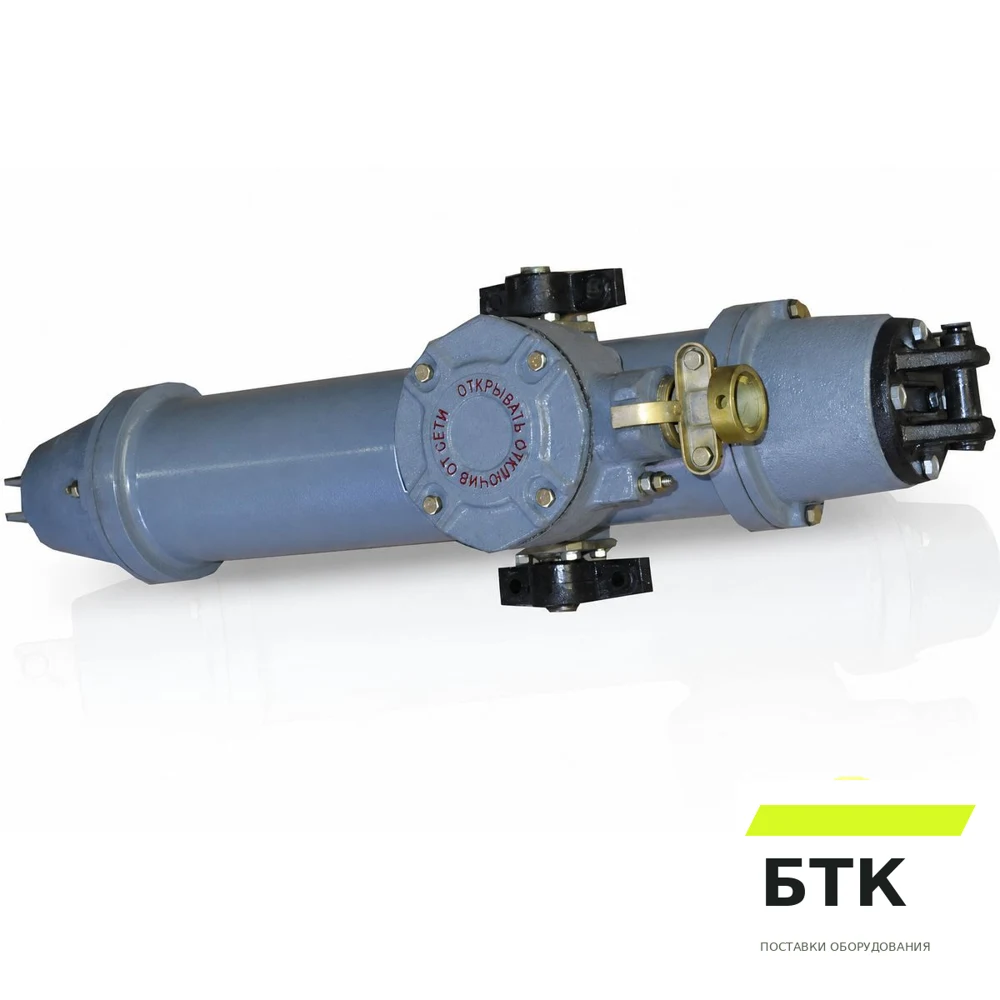

Крепление к ПВМ.1М

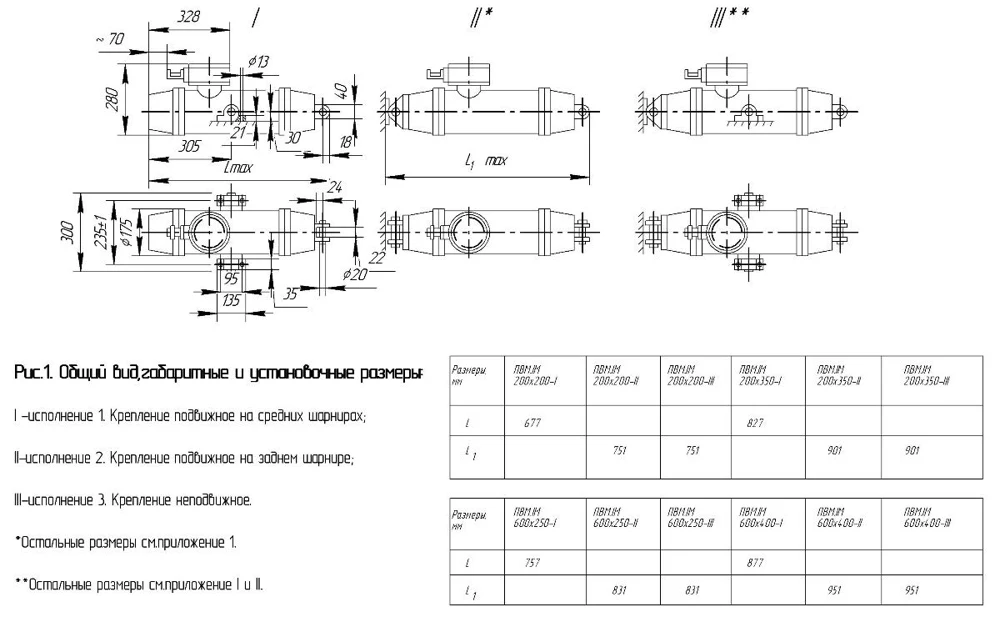

При установке на месте эксплуатации крепление привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) к основанию производится тремя способами, указанными на схеме.
Обсудить оборудование →Описание и характеристики ↓Описание оборудования
При установке на месте эксплуатации крепление привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) к основанию производится тремя способами, указанными на схеме.
В маркировке ПВМ.1М (600х400, 600х250, 200х250, 200х200) вариант комплекта крепления обозначают римской цифрой. Если привод заказывается без креплений, эту цифру в маркировку не включают.
Для ПВМ.1М (600х400, 600х250, 200х250, 200х200) предпочтителен I способ — установка на средних шарнирах. Он обеспечивает наилучшие условия эксплуатации. Пространственное расположение поверхностей основания и оси привода при таком креплении не регламентируется.
II способ, с опорой на задний шарнир, применяют при невозможности I способа. Для ПВМ.1М (600х400, 600х250, 200х250, 200х200) при этом требуется горизонтальное основание и расположение оси привода в вертикальной плоскости.
III способ предусматривает неподвижное крепление. Для ПВМ.1М (600х400, 600х250, 200х250, 200х200) он рекомендован только при отсутствии соединения штока с управляемым механизмом.
