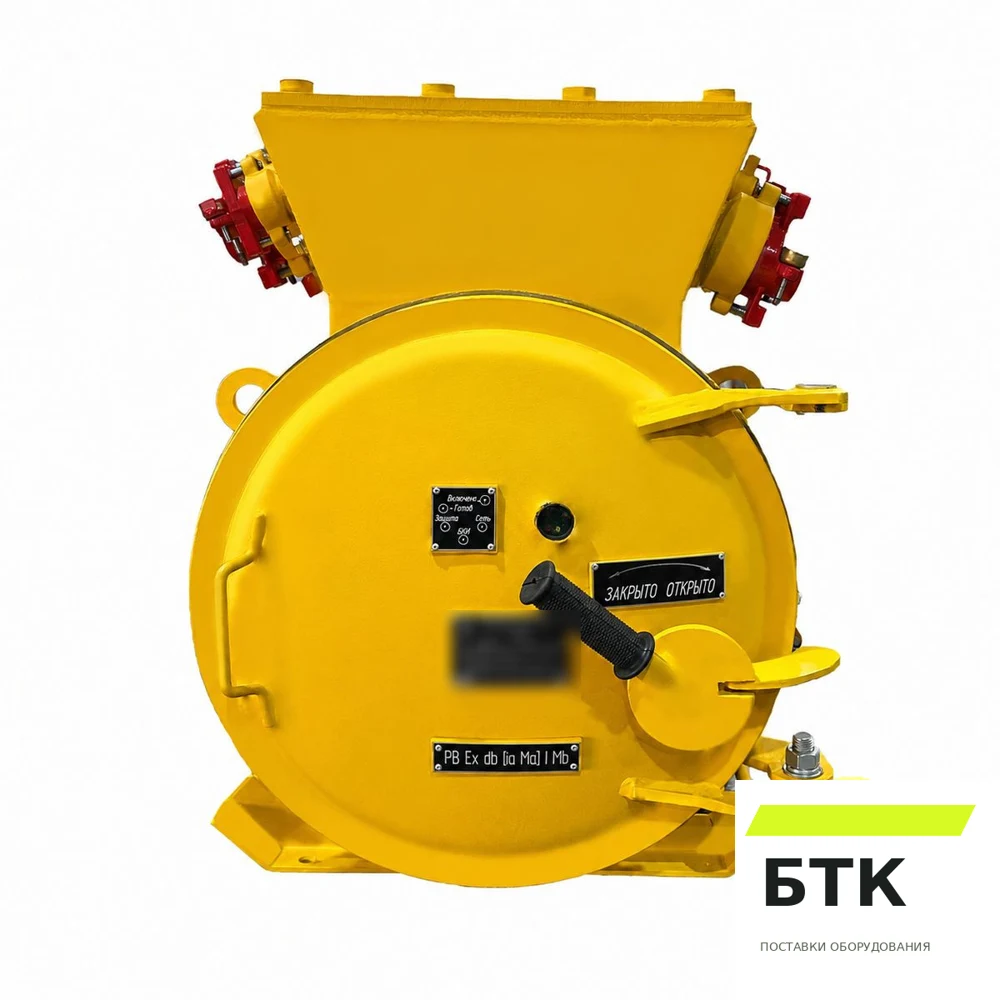

Выключатель автоматический взрывозащищенный АВ-400ДО (400-250-125ДОМ)

Описание оборудования

Автоматический выключатель АВ-400ДО защищает электроустановки от короткого замыкания в трёхфазной сети с изолированной нейтралью. Его используют в угольных и сланцевых шахтах, опасных по метану или угольной пыли. При напряжении 1140 В, 660 В или 380 В допускаются оперативные коммутации в нормальном режиме — до 24 включений в сутки. Предусмотрено дистанционное отключение.

Основные функции Выключателя 400ДО :

• — электрическое блокирование, препятствующее включению выключателя при сопротивлении изоляции в отходящих силовых цепях ниже 100 кОм при напряжении сети 1140 В и 30 кОм при напряжении сети до 660 В; све­товую сигнализации при срабатывании блокировки;
• — защиту от потери управления при замыкании проводов цепи дистанционно­го отключения;
• — нулевую защиту;
• — блокирование включения выключателя после срабатывания максимальной токовой защиты;
• — возможность присоединения кабелем аппаратов защиты от токов утечек и автоматического контроля метана;

Техническая характеристика

Горнотехнические условия применения

Применение на поверхности и в шахтах допускается при соответствии исполнения РВ Ex d [ia] I Mb условиям объекта. В исходной документации приведены нормативные ссылки: РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03.

Выключатели могут эксплуатироваться в условиях, где требуются исполнения:

·          Климатическое по ГОСТ 15150-69 — УХЛ2; 5

·          По уровню и виду взрывозащиты по  ГОСТ Р МЭК 60079-0-2011_РВ Ex d [ia] I Mb

·          По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IP54

При этом допускается:

—  температура окружающего воздуха от минус 10 до плюс 35 °С

—  относительная влажность при 35 °С до 100%

—  запылённость до 1600 мг/м2

—  атмосферное давление 840-1067 гПа (630-800 мм.рт.ст.);

—  колебание напряжения питающей сети от плюс 10 до минус 15% от номинального;

—  установки с углом наклона до 15º в любом направлении относительно нормального рабочего положения;
